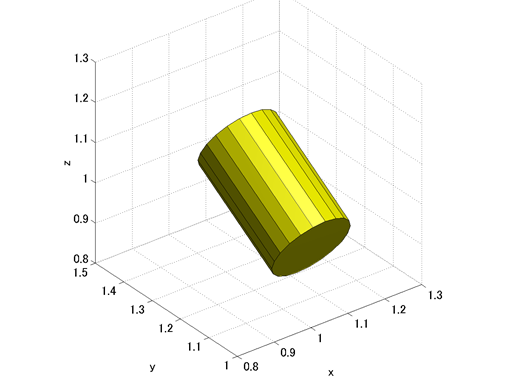

A MATLAB script to draw a cylinder shape in a general configuration is shown in Code 1. The result of the drawing by this script is shown in Figure 1.
% make_cylinder_general.m clear; close all; % Reference position r = [1; 1; 1]; % Reference orientation R = eulerXYZ(-pi/3, 0, 0); % Cylinder spec Radius = 0.1; Height = 0.3; SideCount = 20; % Vertices vertices_0 = zeros(2*SideCount, 3); for i = 1:SideCount theta = 2*pi/SideCount*(i-1); vertices_0(i,:) = [Radius*cos(theta), Radius*sin(theta), 0]; vertices_0(SideCount+i,:) = [Radius*cos(theta), Radius*sin(theta), Height]; end vertices = r' + vertices_0*R'; % Side faces sideFaces = zeros(SideCount, 4); for i = 1:(SideCount-1) sideFaces(i,:) = [i, i+1, SideCount+i+1, SideCount+i]; end sideFaces(SideCount,:) = [SideCount, 1, SideCount+1, 2*SideCount]; % Bottom faces bottomFaces = [ 1:SideCount; (SideCount+1):2*SideCount]; % Draw patches figure(1); h_side = patch('Faces', sideFaces, 'Vertices', vertices, 'FaceColor', 'y'); h_bottom = patch('Faces', bottomFaces, 'Vertices', vertices, 'FaceColor', 'y'); % Axes settings xlabel('x'); ylabel('y'); zlabel('z'); axis vis3d equal; view([-37.5, 30]); camlight; grid on; xlim([0.8, 1.3]); ylim([0.9, 1.4]); zlim([0.8, 1.3]);
